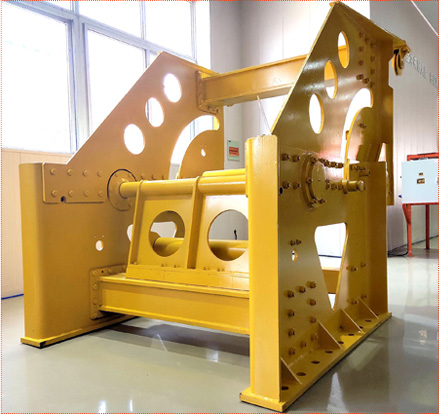

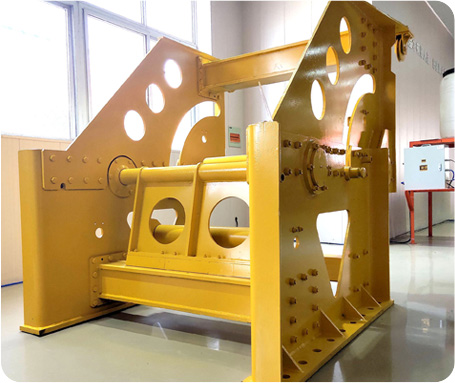

DDZ型(第三代)带式输送机用断带抓捕器(以下简称断带抓捕器)是专门针对带式输送机由于各种原因发生断带事故后,对断裂的输送带实施可靠抓捕的一种机械式保护装置,该装置能非常有效地避免断带事故的进一步延伸防止设备损坏及保障人身安全。该装置具有判断发生断带信号的准确性、制动实施的灵敏性、制动抓捕的可靠性、安装运输的方便性等综合性能,是一项全新断带抓捕理念的专利技术,产品性能和可靠性大大超过同类产品,尤其对于大倾角、大运量、长距离的带式输送机提高安全运行记录是一项重要的保障措施。
当带式输送机正常工作时,上抓捕架由支撑托辊在胶带的张力作用下与承载带下底面(槽型弧底)接触,下抓捕架由托辊与下胶带接触。当带式输送机发生断带事故时,胶带下滑,胶带张力骤降,抓捕器的上下托辊失去支撑力。上抓捕架在配重箱的作用下与横梁配合将下滑的承载胶带抓住下抓捕架由在自身重力作用下与下横梁配合将回空胶带抓住,保护输送机。在上下抓捕架实施抓捕动作的同时,触发信号装置,信号装置与带式输送机主控间通信发出断带事故信号,促使主控发出停车命令,保护输送机从而避免因断带发生重大安全事故。
全带面抓捕、上下带面
同时抓捕可靠性高
抓捕机构采用
重力驱动动作灵敏迅速
触发原理简单、信号准确
全带面抓捕、上下带面同时抓捕、可靠性高
抓捕机构采用重力驱动、动作灵敏迅速
触发原理简单、信号准确
抓捕靴块不会对胶带造成二次破坏
独立的结构基础,不影响输送机机身强度
规格型号 | 额定制动力(kN) | 带宽(cm) |
DDZ-400/65 | 400 | 65 |
DDZ-400/80 | 400 | 80 |
DDZ-400/100 | 400 | 100 |
DDZ-400/120 | 400 | 120 |
DDZ-600/65 | 600 | 65 |
DDZ-600/80 | 600 | 80 |
DDZ-600/100 | 600 | 100 |
DDZ-600/120 | 600 | 120 |
DDZ-600/140 | 600 | 140 |
DDZ-600/160 | 600 | 160 |
DDZ-600/180 | 600 | 180 |
DDZ-1000/100 | 1000 | 100 |
DDZ-1000/120 | 1000 | 120 |
DDZ-1000/140 | 1000 | 140 |
DDZ-1000/160 | 1000 | 160 |
DDZ-1000/180 | 1000 | 180 |
DDZ-1000/200 | 1000 | 200 |
DDZ-1500/120 | 1500 | 120 |
DDZ-1500/140 | 1500 | 140 |
DDZ-1500/160 | 1500 | 160 |
DDZ-1500/180 | 1500 | 180 |
DDZ-1500/200 | 1500 | 200 |

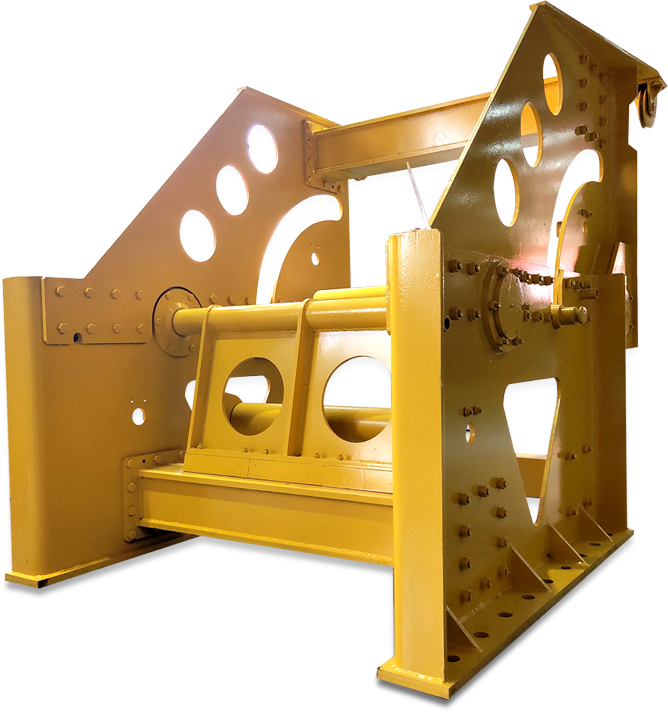

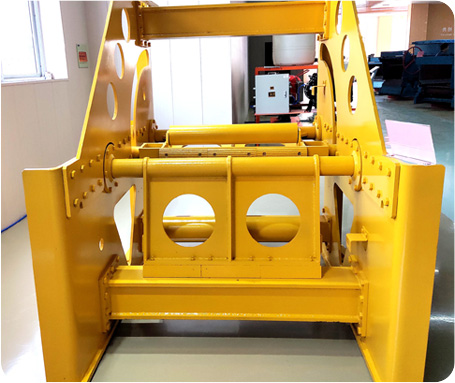

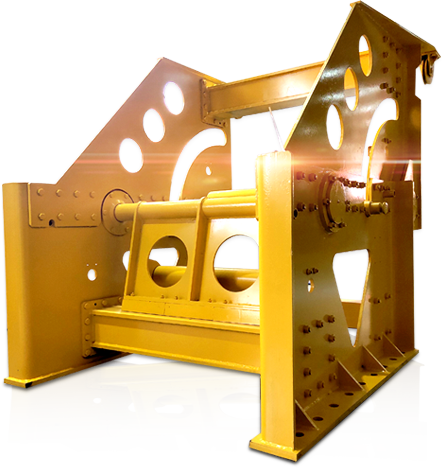

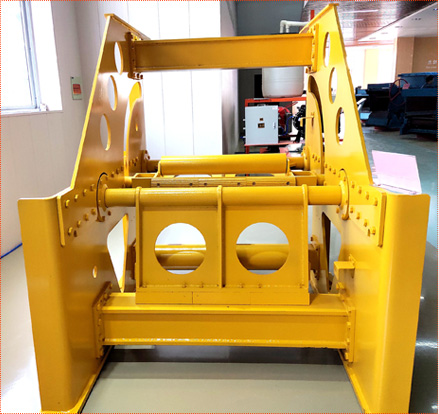

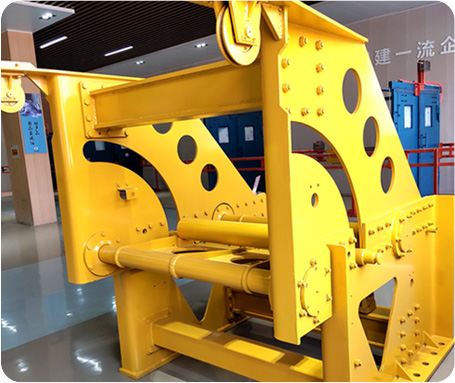

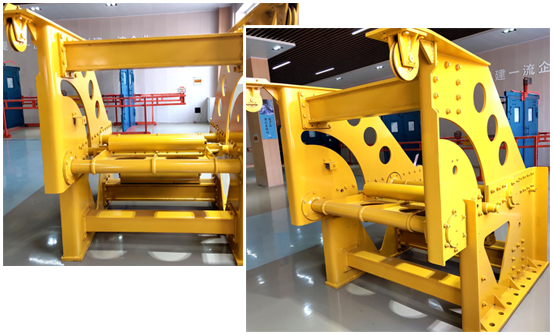

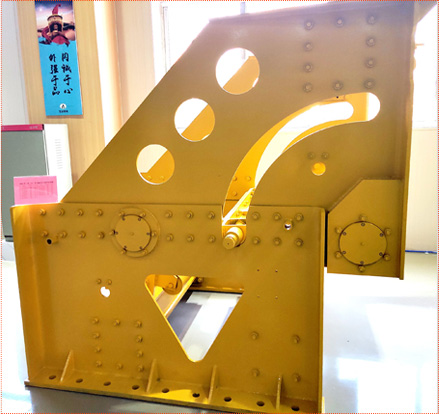

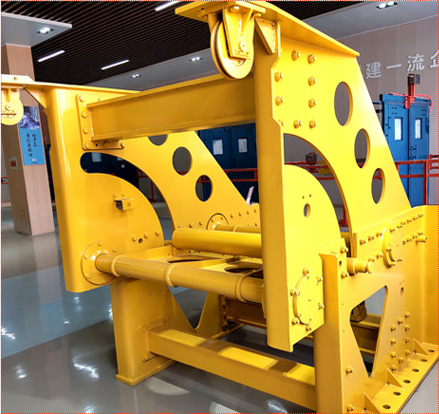

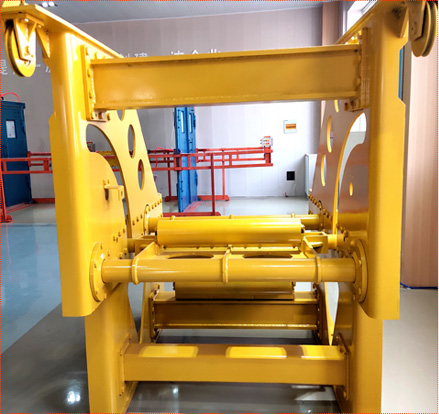

断带抓捕器由上机架、下机架、上抓捕架、下抓捕架、配重箱体、托辊、抓捕靴块、滑轮、信号装置等组成
