全断面液压断带抓捕器的工作原理图解

之前已经给大家介绍了断带抓捕器的工作原理，今天给大家看一下全断面液压断带抓捕器的工作原理图解。

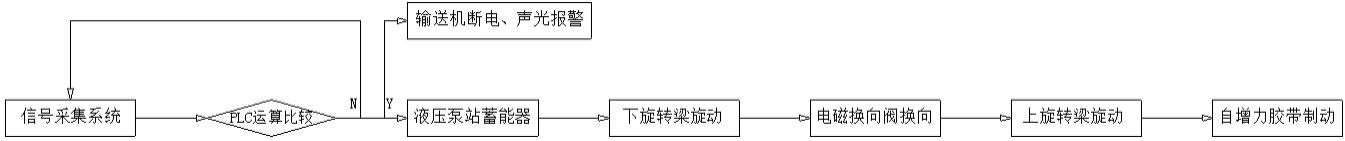

当输送带正常运行时，编码器采集的信号，控制器不作处理（或没达到动作的速度）。但此时液压泵站是间歇自动工作的，始终维持蓄能器工作压力在正常范围内，为制动保护提供充足的动力。输送机一旦发生断带，胶带运动方向与其正常运行的方向恰好相反（或下运胶带运行的速度大于正常运行的速度），在此状态下编码器不断采集制动脉冲信号向控制器传输，当胶带下滑至程序设定的动作距离时（或下运胶带运行的速度大于设定的动作速度），控制器则判断为断带事故发生。于是控制器发出信号指令，首先切断输送机的电机电源；液压泵站电机强行启动运转，蓄能器释放的高压油首先进入下油缸，驱动下旋转梁运转，将已断的胶带顶起；延时结束后电磁换向阀通电换向，蓄能器及油泵同时向上油缸注入高压油，推动上旋转梁压向被顶起的胶带，通过强大的摩擦制动迫使胶带停止下滑。其工作原理图及液压系统图如下所示。

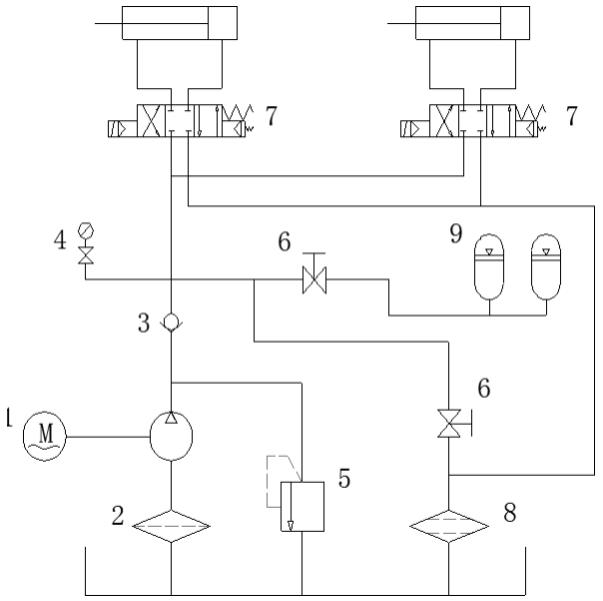

1-驱动电机；2-滤油器；3-单向阀；4-压力变送器；5-溢流阀；6-截
止阀；7-电液换向阀；8-滤油器；9-蓄能器
图2 全断面液压断带抓捕器的液压系统工作原理图
